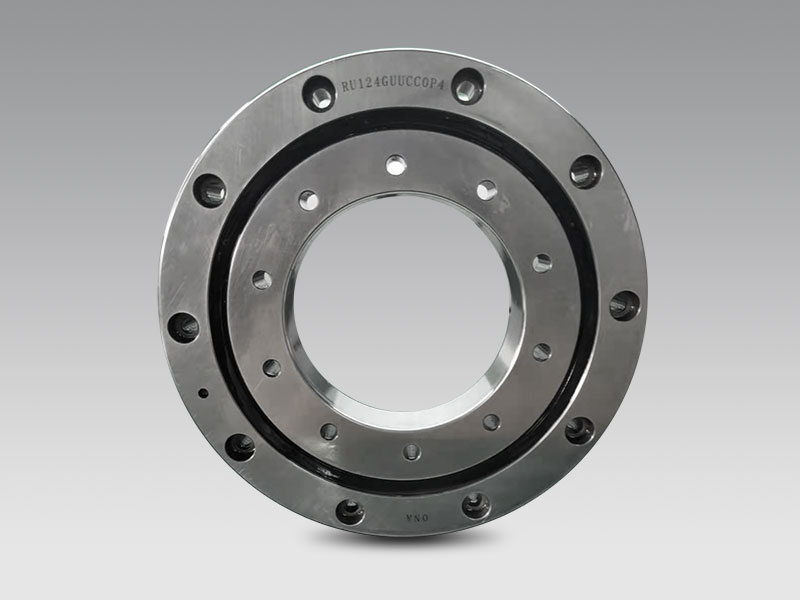

RU系列交叉圆柱滚子轴承（内外圈整体、带安装孔）

此系列型号由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。

结构特点：交叉滚子轴承，是圆柱滚子在呈90度的V形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高钢性，且精度可达到P5、P4、P2级。因此适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，精密旋转工作台、医疗机器、计算器、军工、IC制造装置等设备。

旋转精度：轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。另外，与以前使用钢板保持器相比，不会发生滚子在一方接触现象或锁死现象。同时，因内圈（或外圈）是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。

使用特点：被分割的内环（或外环），在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。通过间隔保持器使滚柱间的相互摩擦消失，防止滚柱侧倒，从而能获得稳定的旋转扭矩。由于滚柱为交叉排列，因此只用一套交叉滚柱轴承就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。

型号 Bearing Type	主要尺寸Dimension					轴肩尺寸Shoulder Height		基本额定载荷 Basic Load Rating		质量Weight
	内径Inner Ring	外径Outer Ring	滚子节圆直径Roller Pitch Diameter	高度Height	倒角Chamfer			（径向）（Radial）
								Cr	Cor
	d	D	Dpw	B	Rmin	ds	Dh	kN	kN	kg
RU28	10	52	27.2	8	0.3	24	31	2.91	2.43	0.12
RU 42	20	70	41.5	12	0.3	37	48	7.35	8.35	0.31
RU57	25	80	57	12	0.6	47	58	8.61	10.6	0.4
RU 66	35	95	66	15	0.6	56	74	17.5	22.3	0.66
RU 85(G) RU 85X	55	120	85	15	0.6	79	93	20.3	29.5	0.96
RU 124(G) RU 124X	80	165	124	22	1	114	134	33.1	50.9	2.6

RU 148(G) RU 148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9

RU 178(G) RU 178X	115	240	178	28	1.5	161	195	80.3	135	6.8

RU 228(G) RU 228X	160	295	227.5	35	2	208	246	104	173	11.4

RU 297(G) RU 297X	210	380	297.5	40	2.5	272	320	156	281	21.3

RU 445(G) RU 445X	350	540	445.4	45	2.5	417	473	222	473	35.4

内圈Inner Ring		外圈Outer Ring		公称型号 Bearing Type

安装孔中心径 PCD1 Fixing Holes Center Diameter	安装孔尺寸 Fixing Holes Dimension	安装孔中心径 PCD2 Fixing Holes Center Diameter	安装孔尺寸 Fixing Holes Dimension

16	4-M3贯通(Through Hole)	42	6-Φ3.4通孔Φ6.5沉孔深度3.3 6-Φ3.4Through Hole Φ6.5Counterbore Depth3.3	RU28
28	6-M3贯通(Through Hole)	57		RU 42
35	6-M3贯通(Through Hole)	67		RU57
45	8-M4贯通(Through Hole)	83	8-Φ4.5通孔Φ8沉孔深度4.4 8-Φ4.5Through HoleΦ8Counterbore Depth4.4	RU 66
65	8-Φ5.6通孔(8-Φ5.5Through Hole)	105	8-Φ5.6通孔Φ9.5沉孔深度5.4 8-Φ5.5Through HoleΦ 9.5Counterbore Depth5.4	RU85(G) RU 85X
	8-M5贯通(Through Hole)
97	10-Φ5.5通孔Φ9.5沉孔深度5.4 10-Φ5.5Through Hole Φ9.5Counterbore Depth5.4	148	10-Φ5.6通孔Φ9.5沉孔深度5.4 10-Φ5.5Through HoleΦ 9.5Counterbore Depth5.4	RU 124(G) RU 124X
	10-M5贯通(Through Hole)
112	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	187	12-Φ9通孔 Φ14沉孔深度8.6 12-Φ9Through Hole Φ14Counterbore Depth8.6	RU 148(G) RU 148X
	12-M8贯通(Through Hole)
139	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	217	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	RU 178(G) RU 178X
	12-M8贯通(Through Hole)
184	12-Φ11通孔Φ17.5沉孔深度10.8 12-Φ1Through HoleΦ17.5Counterbore Depth10.8	270	12-Φ11通孔Φ17.5沉孔深度10. 12-Φ11Through HoleΦ17.5Counterbore Depth10.	RU 228(G) RU 228X
	12-M10贯通(Through Hole)
240	16-Φ14通孔Φ20沉孔深度13 16-Φ14Through HoleΦ20Counterbore Depth13	350	16-Φ14通孔Φ20沉孔深度13 16-Φ14Through HoleΦ20Counterbore Depth13	RU 297(G) RU 297X
	16-M12贯通(Through Hole)
385	24-Φ14通孔Φ20沉孔深度13 24-Φ14Through HoleΦ20Counterbore Depth13	505	24-Φ14通孔Φ20沉孔深度13 24-Φ14Through HoleΦ20Counterbore Depth13	RU 445(G) RU 445X
